COMPONENTI SISTEMI RIVELATORI DI SCINTILLA

HOME > RIVELATORI DI SCINTILLA >  COMPONENTI

RIV-601P/S Rivelatore di scintilla IP66 ATEX II 3D

Vede le particelle incandescenti che passano dalla condotta dell’impianto di aspirazione. Viene abitualmente abbinato ad un sistema automatico di spegnimento che annulla ogni scintilla che passa davanti al rivelatore.


Il suo impiego è indicato negli stabilimenti per la lavorazione del legno, nell’industria tessile, nei sili per cereali e mangimi, nel trattamento delle pelli, ecc., dove l’incendio è molto probabile e frequente.
Risposta immediata (20-30ms).
Sensibilità tipica: scintilla di 1mm a 0,5mt.
Dispositivo TEST per la prova funzionale a distanza.
Alimentazione 24Vcc, assorbimento 50mA in allarme.

SAM-871 Supporto di montaggio per Rivelatore di scintilla e lampada test esterno

Dotato di finestra ottica smontabile, consente l’osservazione in condotta senza che rivelatore o lampada test entrino in contatto diretto con l’atmosfera all’interno della condotta. Base e coperchio con cuscinetti isolanti antivibrazione. Chiusura con 4 viti imperdibili a manopola. Realizzato in acciaio inox verniciato giallo.

APU-874 Camera di raffreddamento ad aria

La camera di raffreddamento ad aria APU-874 è una struttura meccanica ideata per
essere applicata davanti al supporto di montaggio SAM-871 del rivelatore di
scintilla RIV-601P/S per il montaggio sulle condotte di trasporto allo scopo di
impedire mediante raffreddamento ad aria il riscaldamento del rivelatore quando
la temperatura della condotta è superiore a 60°C. Un opportuno accoppiamento
isolato termicamente evita il contatto diretto fra APU-874 e condotta.

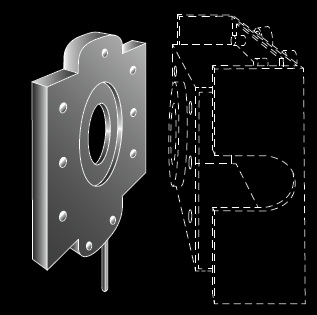

APU-874G Unità di pulizia ad aria

L’unità di pulizia ad aria APU-874G è una maschera in materiale plastico ideata
per essere applicata davanti al supporto di montaggio SAM-871 del rivelatore
di scintilla RIV-601P/S per il montaggio sulle condotte di trasporto allo scopo
di impedire con un getto d’aria continuo il deposito di polvere sulla finestra
ottica del supporto di montaggio SAM-871, che ridurrebbe o annullerebbe la
sensibilità del rivelatore.

PAN-705M Quadro di controllo 24Vcc 36W

Adatto a tutti i sistemi, soluzione a doppio intervento: intercettazione e spegnimento della scintilla al passaggio e controllo avvenuto spegnimento. Sistema antiallagamento e funzione TEST. Porta frontalmente le segnalazioni ottiche delle condizioni di funzionamento del sistema. Funzione MEMORY: i LED di segnalazione allarme dei rivelatori e del flussostato “ricordano” l’allarme avvenuto lampeggiando fino al ripristino manuale (pulsante RESET). Sono inoltre presenti le segnalazioni di sovraccarico/corto circuito e inversione di polarità. In caso di intervento del circuito STOP, il pulsante RESET spegne l’allarme e riporta il quadro alle condizioni di normale funzionamento. Custodia in alluminio, protezione IP66. Alimentazione 24Vcc 36W.

PAN-701 Quadro di allarme 24Vcc 36W

Consente di controllare 2 punti di rivelazione indipendenti. L’allarme del rivelatore attiva la funzione STOP che genera l’allarme, l’arresto dell’impianto e la chiusura della serranda fino al ripristino manuale tramite il pulsante RESET. Il funzionamento di ogni punto di rivelazione può essere verificato mediante il proprio pulsante TEST. Porta frontalmente le segnalazioni ottiche di allarme dei rivelatori, di alimentazione, di sovraccarico/corto circuito e di inversione di polarità. Custodia in alluminio, protezione IP66. Alimentazione 24Vcc 36W.

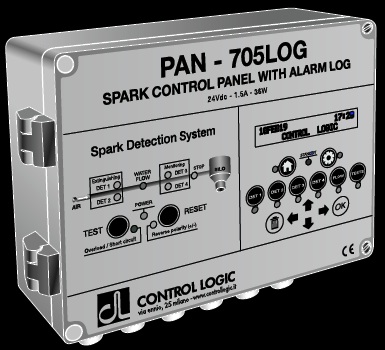

PAN-705LOG Quadro di controllo con registro interventi

Progettato per gestire, registrare e monitorare tutte le funzioni di un sistema completo di
rivelazione di scintilla, porta frontalmente le segnalazioni ottiche delle condizioni di
funzionamento dei rivelatori di spegnimento (che comandano lo spegnimento della
scintilla) e dei rivelatori di controllo (che controllano l’avvenuto spegnimento della
scintilla), del flussostato acqua ugello, dello STOP (arresto del ventilatore e chiusura
serranda) e dell’alimentazione.

SNA-808L Suoneria di allarme luminosa

Dispositivo di segnalazione acustico/luminosa per impiego interno ed esterno. Suono intermittente 85dB(A), luce lampeggiante frequenza 1Hz.
Protezione IP65. Alimentazione 24Vcc 110mA.

EVS-811 Elettrovalvola per acqua ATEX II 3D

Apre l’acqua per l’ugello di spegnimento.
Attacchi 3/4″ gas femmina.
Esecuzione con connettore IP65.
Bobina 24Vcc 12W.

FIL-817 Filtro a Y per elettrovalvola per acqua

Da impiegare prima dell’elettrovalvola per acqua EVS-811 allo scopo di arrestare le varie impurità presenti nell’acqua della rete idrica, onde evitare il blocco o il danneggiamento della membrana interna dell’elettrovalvola.

PAC-846 Flussostato acqua ugello ATEX II 3D

Impiegato contro i pericoli da allagamento, controlla il flusso d’acqua nell’ugello spruzzatore durante lo spegnimento. Installato fra l’elettrovalvola e l’ugello, segnala l’eventuale fuga d’acqua dovuta ad elettrovalvola difettosa. Attacchi 1/2″ femmina, materiale ottone (2 riduttori per 3/4″ forniti sciolti). Contatto di scambio 1A 30Vcc.

UGN-820 Ugello spruzzatore normale

Tipo antintasamento a vortice e foro di uscita grande, impiegato abitualmente nei sistemi di rivelazione e spegnimento scintilla. Getto a cono cavo 130°, spruzza a 90° rispetto all’attacco. Montaggio ad angolo retto rispetto allo spruzzo, al centro della tubazione. Attacco 3/4″ gas femmina, materiale ottone.

UGN-820A Ugello spruzzatore assiale

Getto a cono cavo 70°, spruzza in linea con l’attacco. Montaggio sulla superficie della tubazione. Viene impiegato nelle applicazioni dove è necessario evitare ingombri nella condotta a causa della quantità e del tipo di materiale trasportato (es. fibre, carta, pelle). Attacco 3/4″ gas maschio, materiale ottone.

UGN-820P Ugello spruzzatore a getto piatto

Getto piatto 90°, spruzza in linea con l’attacco. Montaggio sulla superficie della tubazione. Impiegato in applicazioni particolari. Attacco 3/4″ gas maschio, materiale ottone.

LAM-612P Lampada test esterno IP66 ATEX II 3D

Verifica la pulizia della finestra del rivelatore di scintilla RIV-601P/S e la sua sensibilità. La lampada test esterno viene impiegata per effettuare il TEST del rivelatore di scintilla RIV-601P/S quando si teme che la formazione di deposito di polvere o altro sporco sulla finestra del rivelatore renda poco affidabile il TEST interno al rivelatore. Viene montata come il rivelatore di scintilla utilizzando il supporto di montaggio SAM-870, ma nella posizione opposta sulla condotta di aspirazione, in modo che si trovi di fronte al rivelatore. Alimentazione 24Vcc 50mA.

CONSULTA IL MANUALE D'IMPIEGO
